激光焊接视觉监测技术是一种利用图像处理技术实时监控焊接过程的先进技术，它能够提高焊接质量和生产效率。这项技术主要包括焊缝跟踪、缺陷检测、焊缝形态分析等功能，通过高速摄像头捕捉焊接区域的实时图像，并通过图像处理算法分析焊接过程中的各种现象。
工作原理视觉监测系统的工作原理是通过高分辨率摄像头捕捉焊接区域的实时图像，并通过图像处理单元分析焊接过程中的焊缝形态、焊接缺陷等。这些系统通常包括摄像头、光源、图像处理单元和监控软件，能够实现实时监控、缺陷检测、焊缝跟踪和数据记录与分析等功能。

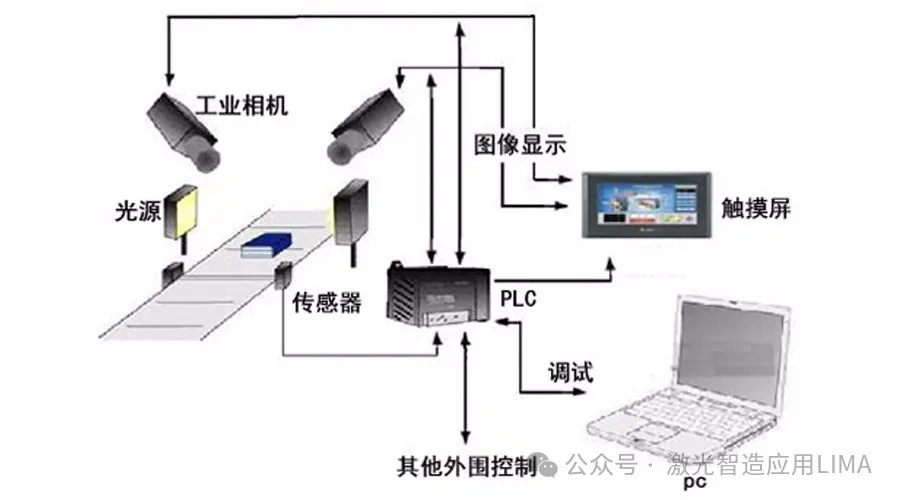

技术概览1、系统构成图像部件：摄像机捕捉被检测物体的电子图像，并将其发送到处理器进行分析。图像显示的像素数量称作分辨率，分辨率越高，检测结果越准确。照明部件：正确的照明对创建有效检测所需的对比度非常关键。照明解决方案的类型、几何形状、颜色和强度应当提供尽可能强的对比。软件工具：视觉检测系统使用软件处理图像。软件采用算法工具帮助分析图像，包括搜索工具、边界工具、特征分析工具等。2、视觉检测系统的类型与功能灰度图像检测：通过计算行扫灰度值，确定画面的灰度值呈现规律变化，从而判断画面是否为灰阶画面。黑白网格图像检测：通过边缘判定方法，确定画面是否呈现有规律的方形的边界，并通过对像素灰度值的计算，确定画面为黑白两色。纯白画面检测：常用于污点测试，逐个比较相邻像素点的灰度值，如果发生突变，则认为出现污点。LED灯颜色检测：通过直接计算画面指定位置的RGB值来判别LED的颜色。字符检测：通过建立模型并进行模型匹配的方法，对清晰规则的字符进行识别，识别率可达99%以上。3、技术要求图像处理与模式识别能力：视觉检测技术需要能够从复杂的图像场景中准确地提取出目标和特征。实时性与鲁棒性：能够在复杂的环境中实时地进行目标检测和跟踪。准确性与可靠性：保证对图像和视频内容的正确理解和分析。4、软件开发工具NI Vision：美国国家仪器为视觉开发提供的设计模块，支持LABView和VC++开发。LABView：一种程序开发环境，采用图形化编辑语言，提供良好的人机界面和庞大的函数库，方便进行数据采集、控制、分析和存储。在实际应用中，视觉监测系统可以广泛应用于汽车制造、航空航天、电子工业等领域，确保焊接质量的一致性和提高焊接精度。例如，在汽车制造中，视觉监测系统可以监控车身焊接过程，而在电子工业中，该系统可以用于精密焊接，如手机电池焊接，确保焊接的精度和可靠性。
未来，视觉监测系统在激光焊接中的应用将不断扩展和深化，智能化、多传感融合、数据分析与反馈将是主要的发展趋势。结合人工智能技术，实现自动识别和诊断焊接缺陷，提高监测系统的智能化水平，集成多种传感技术，实现多维度的焊接监测，提高监测精度和可靠性，利用AI大数据分析技术，实时分析焊接过程中的数据，提供反馈建议，优化焊接工艺。
深入研究
激光焊接视觉监测系统在汽车制造中是如何保证车身焊接质量的？

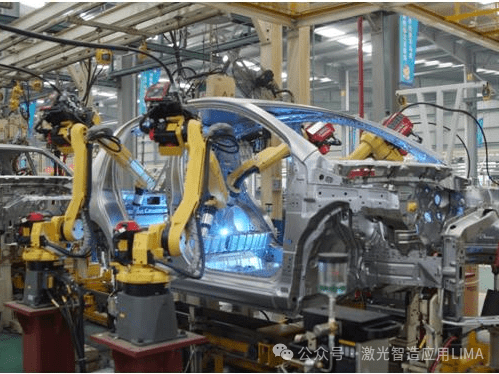

激光焊接视觉监测系统在汽车制造中的应用主要是通过高精度的视觉系统来监测和控制焊接过程，确保车身焊接的质量。这些系统通常包括高速摄像头、激光过程控制系统（LPCS）以及先进的图像处理软件。
焊接过程监控
在焊接过程中，3D激光摄像头能够以每秒2,000帧或更高的速度进行焊缝的追踪和检查。这些摄像头可以集成到高功率的激光头中，并放置在距离激光焦点一定距离的位置，即使焊缝呈曲线形状，也能在高速焊接过程中实现精确追踪。
检测焊接缺陷
激光过程控制系统的背反射传感器可以检测表面和内部的焊接缺陷。通过测量熔池小孔区域发出的热辐射，可以实时检测到由间隙变化、坯料边缘差异、污染或激光能量不足等条件引起的缺陷。
提高焊接质量和安全性
通过实时监测焊接过程并提供焊后检查，激光焊接视觉监测系统有助于提高焊接质量和安全性。这些系统可以与焊接机器人相结合，实时调整焊接参数，防止不良焊接的发生，并确保焊接接头的精确性和强度。
智能化和自动化
激光焊接视觉监测系统的智能化和自动化特点，使得焊接过程更加精确和可控。这些系统可以与制造执行系统（MES）等智能制造平台集成，实现数据的实时分析和处理，进一步提升生产效率和产品质量。综上所述，激光焊接视觉监测系统通过实时监控和智能控制，在汽车制造中发挥着至关重要的作用，确保车身焊接的高质量和生产的高效率。
激光焊接视觉监测技术在电子行业中有哪些典型应用案例？
激光焊接视觉监测技术在电子行业中的典型应用案例包括：1、消费电子产品的量产过程监控：激光焊接监控系统（LWM）可以用于电子组件的在线质量控制，检测爆点、焊穿、间隙、虚焊和飞溅等焊接缺陷，确保焊接过程的稳定性和产品质量。
2、精密焊接质量控制：在精密焊接应用中，如手机电池焊接，视觉监测系统可以实时监控焊接状态，识别焊接缺陷，确保焊接的精度和可靠性。

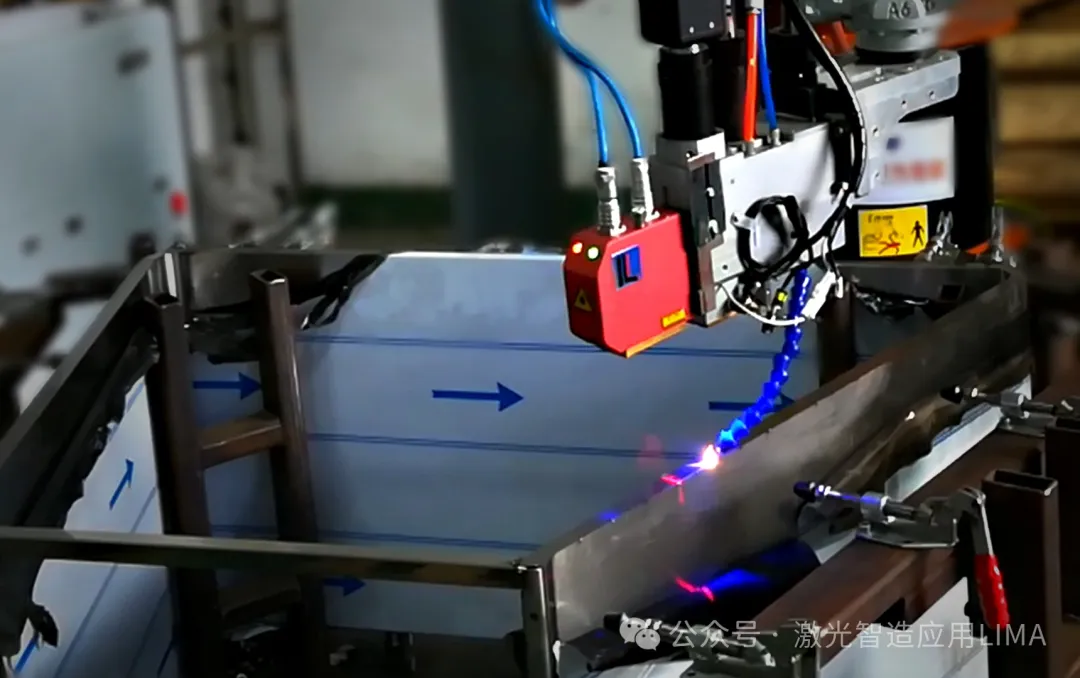

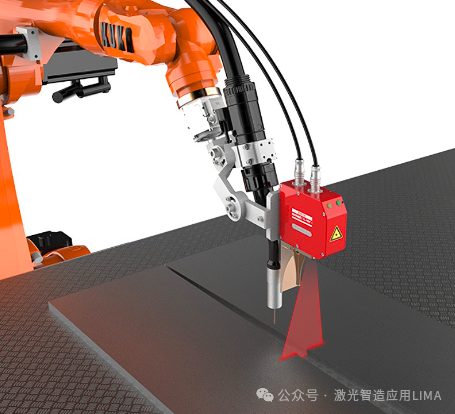

3、焊缝跟踪系统：激光焊缝跟踪系统通过高清相机实时采集焊缝位置和形状信息，精确计算焊接路径，解决焊接热变形、工件下料偏差等问题，提高焊接过程的稳定性和精度。
激光焊接视觉监测技术未来的发展趋势是什么？
激光焊接视觉监测技术的未来发展趋势将聚焦于以下几个方面：
- 技术融合与智能化：激光焊接视觉监测技术将与机器人技术、人工智能、物联网等技术深度融合，实现焊接过程的自适应控制、实时监控和智能优化。
- 提高图像质量与实时性：视觉传感器技术将发展以满足实时成像的需求，并保证图像质量满足高清标准。同时，技术将有效克服焊接过程中的外部复杂环境信息采集困难，如焊接飞溅和弧光等。
- 自主学习与适应性：视觉传感器将具备不断学习的能力，能够对不同类型的焊缝进行自主识别、定位、特征提取及自动校正跟踪，以适应多样化的焊接任务。
- 环保与可持续发展：随着环保法规的严格，激光焊接视觉监测技术将进一步发展以减少对环境的影响，符合绿色制造的要求。
- 国产技术的提升：国内激光器制造商将加大研发投入，推动国产激光器技术的突破，提升市场竞争力，这也将促进视觉监测技术的发展。
- 新技术的应用：预计将出现高功率光纤激光器、超快激光器、激光-电弧复合焊接技术等新技术，这些技术的应用将推动激光焊接视觉监测技术向更高精度和效率发展。
- 人才培养与技术创新：随着技术的发展，对专业人才的需求将增加，企业和研究机构将加强人才培养和技术交流，推动持续创新。
- 国际合作与市场拓展：国内企业将加强国际合作，拓展海外市场，提升国际影响力，这将促进激光焊接视觉监测技术的全球化发展。
